萬級負壓手術室設計示例

2016-06-01 10:16:24 作者：admin 出處：科瓦特

1.簡介

序號	項目	內容
1	建筑地點	北京
2	建筑性質	外科病房樓
3	手術部規模	50 間手術室
4	系統特點	新風分散處理設計方式凈化空調系統與手術室一對一設置空調水系統為四管制

2 .技術指標

序號	項目	內容
1	室內設計溫度相對濕度	24 ℃ 50 %
2	手術室凈面積	32立方米
3	手術室凈高	3M
4	氣流流型	非單向流
5	氣流組織	頂送雙側下回＋上排
6	換氣次數	22次/h
7	手術室送風量	2112立方米 / h
8	手術室冷負荷	35kw
9	手術室熱負荷	27kw
10	手術室加濕量	21kg / h

3.凈化空調系統及設備主要參數

序號	項目	內容	備注
1	送風量	2112立方米 / h	-
2	回風量	3068立方米 / h	與手術室嚴密性有關
3	新風量	2112立方米 / h	-
4	排風量	400立方米 / h	-
5	正壓差	-10~0Pa	-
6	加濕量	21kg/h	電熱加濕器耗電量為18kw
7	冷負荷	40kw	含再熱負荷及機組溫升冷負荷
8	熱負荷	27kw	-
9	凈化空調機組風機耗電量	2.2kw	變頻控制
10	凈化空調機組機外余壓	750Pa	-
11	凈化進風機組機外余壓	150Pa	雙速風機調節風量
12	排風機組機外余壓	300Pa	-
13	下部排風機組機外余壓	450Pa	變頻控制
14	凈化空調機組參考尺寸	40001000800(h)mm	落地減振安裝
15	凈化進風機組機參考尺寸	8508501400(L)mm	減振吊裝
16	排風機組機參考尺寸	550550600(L)mm	減振吊裝
17	下部排風機組機參考尺寸	650650600(L)mm	減振吊裝

注：
1.手術室冷熱負荷均包括新風負荷。
2.手術室內設計溫濕度應根據手術室用途選取。
3.手術室正壓差為與相鄰的低級別潔凈區壓差。
4.負壓手術室也可以設計為正負壓轉換手術室，正負壓當轉換應能自動和手動轉換。
5.凈化空調機組和凈化進風機組外形尺寸均參考手術室專用機組設計。

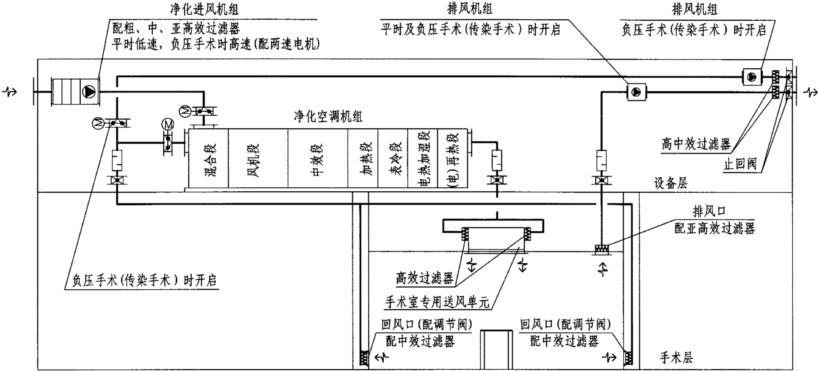

負壓手術室設計圖

注：
1.高效過濾器效率：B類鈉鹽法效率不低于99.99 ％。
2.亞高效過濾器效率：≥0.5μm大氣塵計數效率不低于 95 ％。
3.高中效過濾器效率：≥ 1μm大氣塵計數效率不低于 80 ％。
4.中效過濾器效率：≥ 1μm大氣塵計數效率不低于 50 ％。
5.粗效過濾器效率：≥ 5μm 大氣塵計數效率不低于 50％。
6.負壓手術室也可以設計為正負壓轉換手術室，正負壓當轉換應能自動和手動轉換。

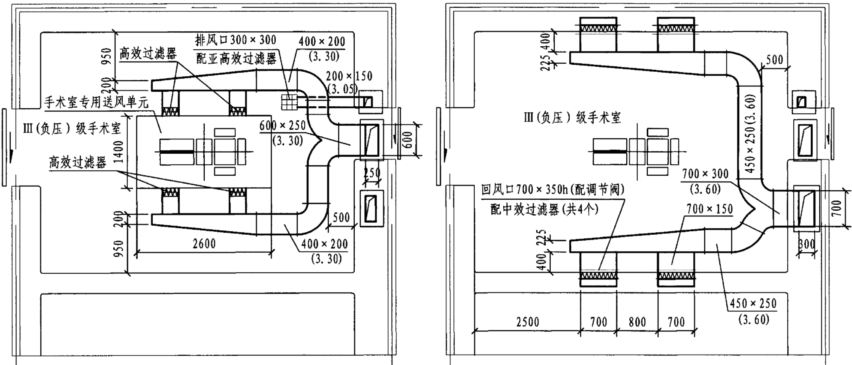

萬級手術室設計圖
